Инструкция по установке дверей KAPELLI classic

Инфографика
Сухо
Инфографика
Тепло
Инфографика
Тихо

Монтаж композитной двери KAPELLI-classic и KAPELLI-connect принципиально не отличается от монтажа деревянной межкомнатной двери, однако имеет некоторые моменты, на которые надо обратить внимание.

Специалисты нашей компании подготовили подробную инструкцию по установке двери KAPELLI-classic. Она будет полезна как профессионалам, так и тем, кто решил установить дверь самостоятельно.

ВНИМАНИЕ!

Только неукоснительное соблюдение инструкции по установке двери KAPELLI гарантирует качество и долговечность ее эксплуатации.

1. ПОДГОТОВКА К УСТАНОВКЕ ДВЕРИ

1. ПРОВЕРЬТЕ КОМПЛЕКТНОСТЬ ИЗДЕЛИЕ

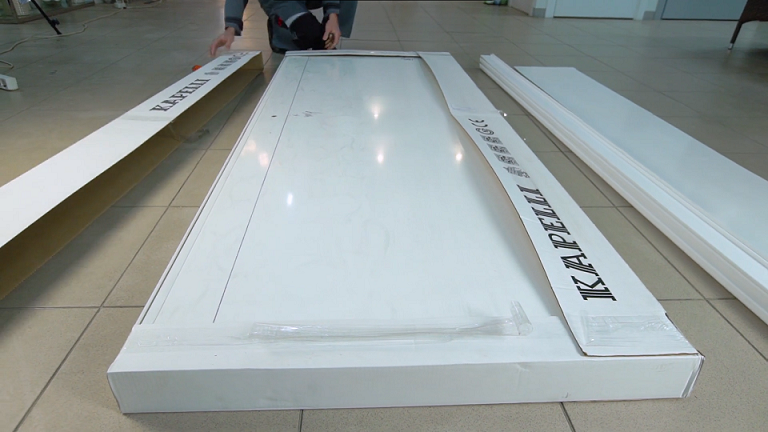

Подготовка к установке двери Капелли

Комплект двери поставляется в заводской упаковке. Условное обозначение двери на упаковке выполнено согласно требованиям ГОСТ 6629-88 и содержит информацию о типе двери, размерах по высоте и ширине дверного проема, цвете и наименовании модели двери.

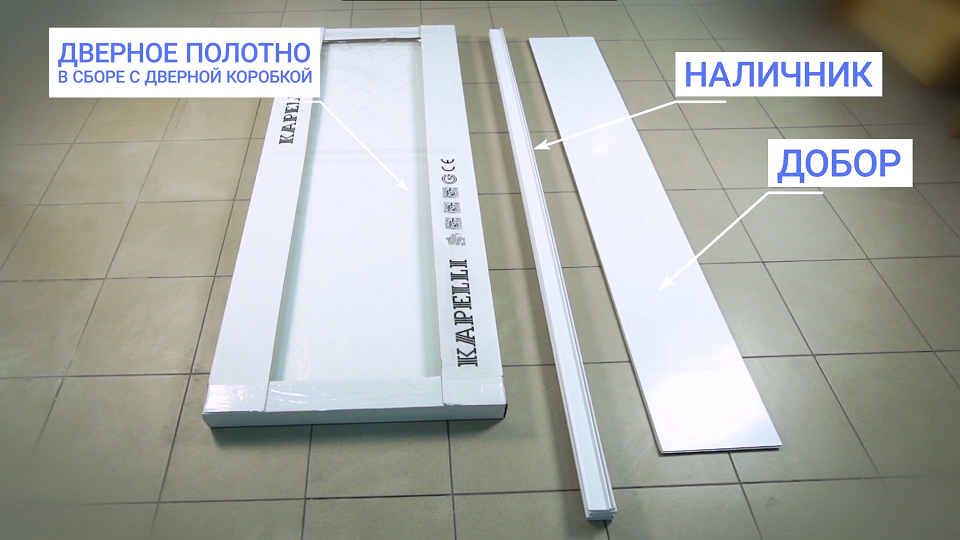

2. КОМПЛЕКТ ДВЕРИ KAPELLI СОСТОИТ ИЗ СЛЕДУЮЩИХ КОМПЛЕКТУЮЩИХ
Комплект двери Капелли
  • Дверное полотно в сборе с дверной коробкой (по периметру коробки установлен резиновый уплотнитель).
  • Дверное полотно покрыто защитной пленкой, которая удаляется после завершения монтажных работ.
  • Для облегчения монтажных работ полотно поставляется в сборе с дверной коробкой и выполненными в заводских условиях отверстием под ручку и выборкой под механизм замка.
  • Фурнитура упакована в картонные коробки заводов-изготовителей данной продукции. Коробки закреплены в нижней части дверного полотна.

2. ИНСТРУМЕНТЫ И РАСХОДНЫЕ МАТЕРИАЛЫ

Инструменты для установки двери Капелли

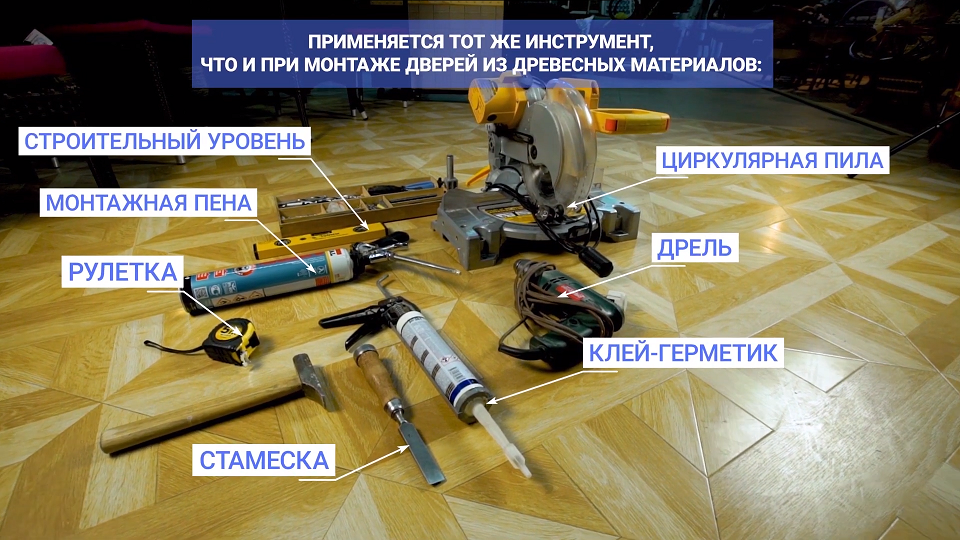

При монтаже двери KAPELLI применяется тот же инструмент, что и при монтаже дверей из традиционных древесных материалов. Вам понадобятся следующий инструмент и расходные материалы:

  • Баллон монтажной пены, из расчета 1 баллон на 2-3 дверных блока
  • Деревянные клинья и распорки (в качестве распорок может быть использован брусок сечением 40×40,40×30, 40×25)
  • Клей-герметик или монтажный пистолет-молоток для крепления наличника
  • Строительный уровень или отвес
  • Шуруповерт или отвертка
  • Ножовка по дереву (стусло для заусовки) или заусовочная пила
  • Струбцина (в случае крепления наличника клеем-герметиком)
  • Дрель с перфорацией
  • Набор сверл (в том числе для перфорации и для сверления больших отверстий)
  • Нож
  • Карандаш

3. ПОДГОТОВКА ДВЕРНОГО ПОЛОТНА. УСТАНОВКА ПЕТЕЛЬ.

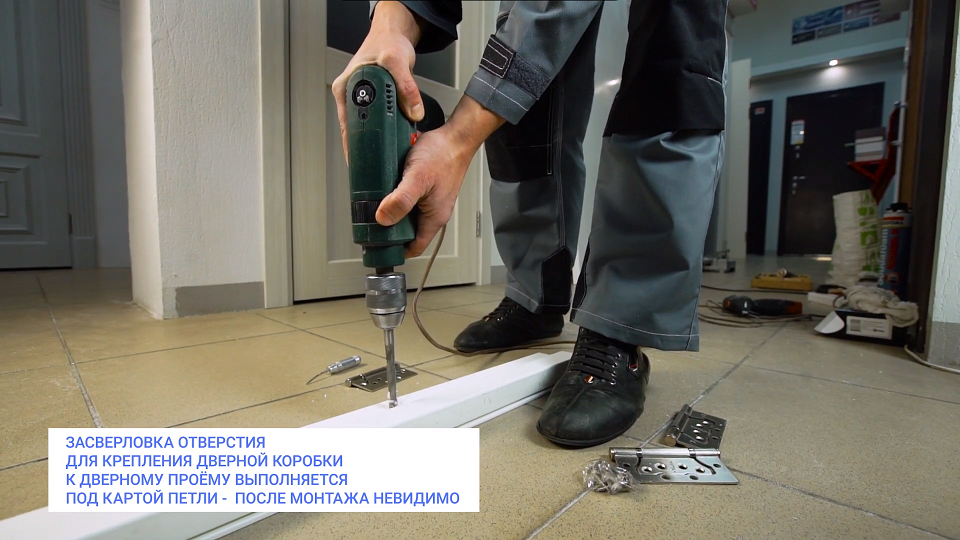

Подготовка дверного полотна Капелли

Подготовка дверного полотна Капелли

Подготовка дверного полотна Капелли

Заранее определите, в какую сторону будет открываться дверь.

Примечание: После установки петель ошибку нельзя исправить, так как при креплении петли саморезами нарушается целостность дверного полотна и профиля коробки.

Не допускается использование каких-либо иных петель, кроме накладных, рекомендуемых производителем.

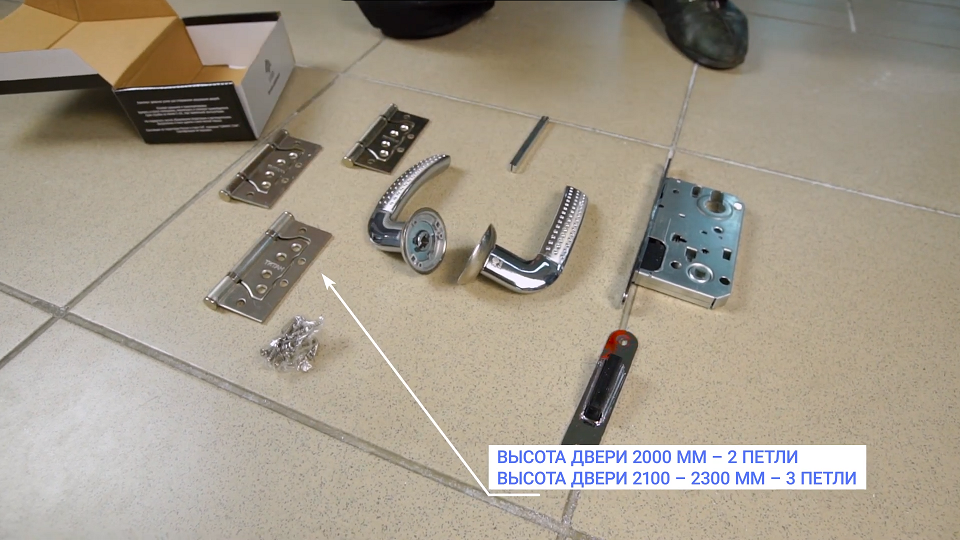

При установке дверного блока KAPELLI Connect и KAPELLI Classic  с остекленным полотном рекомендуется использование 3-х накладных петель. При этом две петли устанавливаются в верхней части полотна, а одна в нижней.

Установка петель выполняется на расстоянии 200 мм от края дверного полотна.

Петли, рекомендуемые производителем, накладные, их установка осуществляется без врезки в дверное полотно и дверной короб.

ВНИМАНИЕ!

Необходимо наличие технического зазора 2 мм между краем дверной коробки и цилиндром петли.

4. УСТАНОВКА КОРОБКИ В ДВЕРНОЙ ПРОЕМ

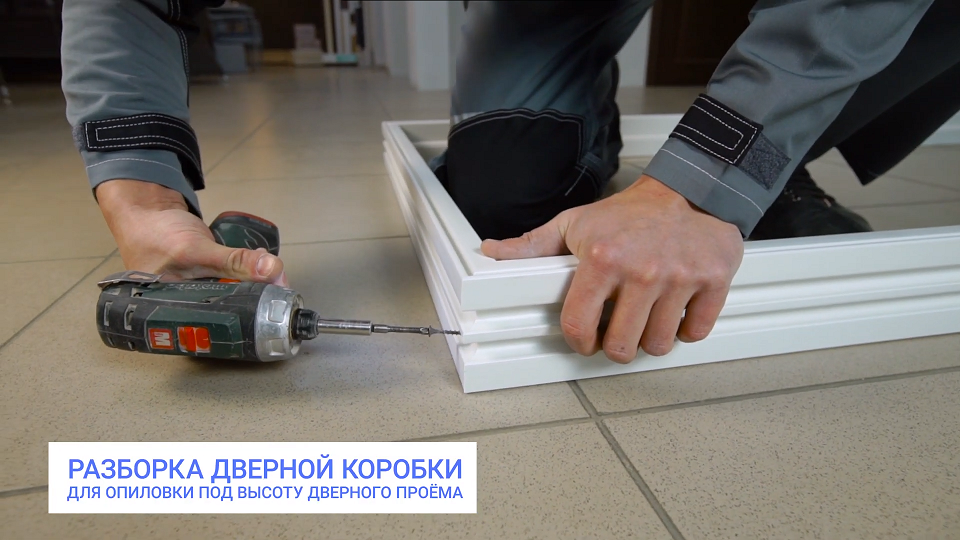

Установка дверной коробки Капелли
  • Измерьте ширину и высоту дверного проема.
  • Отмерьте необходимое расстояние на коробке.
  • Подрежьте коробку по высоте.

5. УСТАНОВКА МЕХАНИЗМА ЗАМКА

Установка замка Капелли

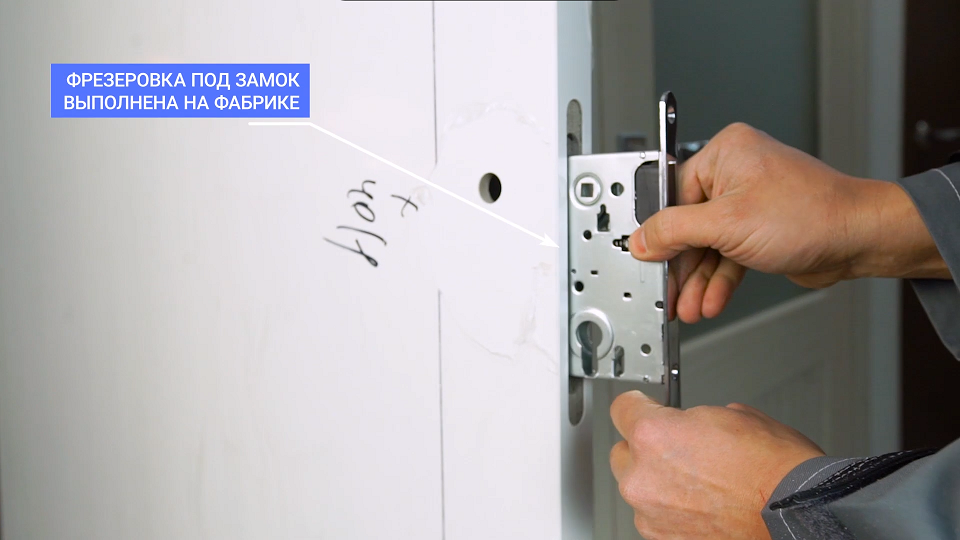

Установка рекомендуемого производителем механизма замка производится в специальный паз, выполненный в заводских условиях. Полотно поставляется с монтажным отверстием для установки ручки (расстояние от низа дверного полотна до отверстия под ручку составляет 1050 мм).

Установка замка Капелли

Отверстие под цилиндр выполняется самостоятельно. Для этого на лицевой части полотна необходимо нанести разметку согласно размерам межосевых расстояний замка (см.рис.). Крепление механизма замка осуществляется входящими в комплект саморезами в количестве 2 шт.

Механизм замка может эксплуатироваться с ключевыми цилиндрами двух типов:

  • «ключ-ключ»
  • «ключ-фиксатор»

После установки в замок цилиндр закрепляется винтом, входящим в комплект.

Ручка, цилиндр, накладка на цилиндр в комплект двери KAPELLI не входят и приобретаются дополнительно. Установка этих элементов фурнитуры осуществляется согласно инструкциям, которыми они комплектуются.

ВНИМАНИЕ!

Не допускается самостоятельная подрезка дверного полотна по ширине и по высоте, так как это нарушает герметичность и конструктивную прочность дверного полотна.

6. РАЗМЕТКА ПЕТЕЛЬ НА ДВЕРНОЙ КОРОБКЕ

Разметка петель двери Капелли

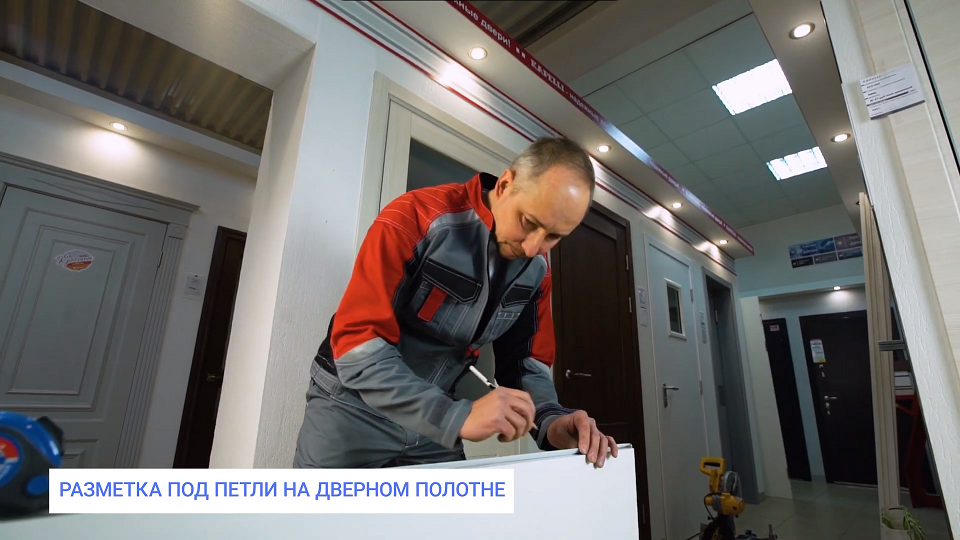

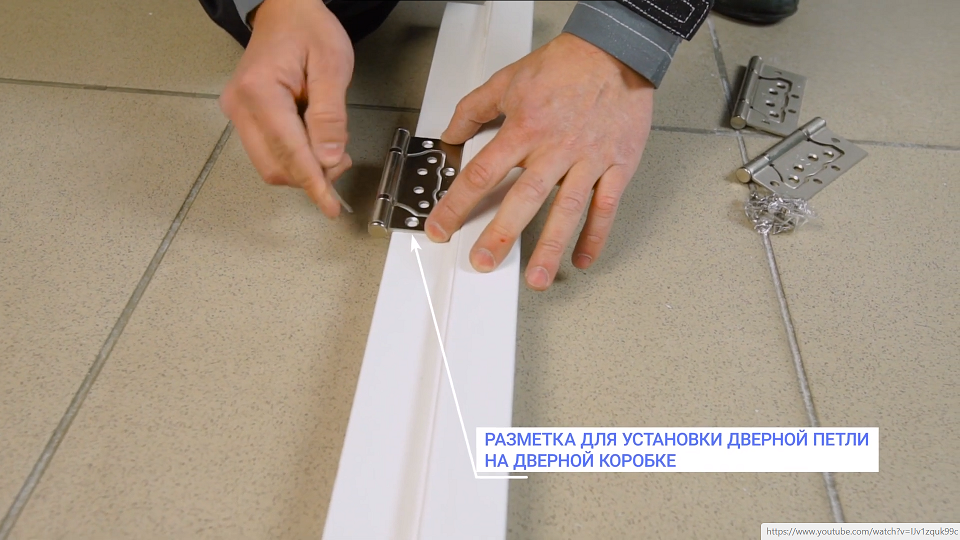

Отмерьте 203 мм сверху и 200 мм плюс величину планируемого зазора между дверным полотном и поверхностью пола внизу дверной коробки для установки петель.

7. УСТАНОВКА ДВЕРНОГО БЛОКА В ПРОЕМ СТЕНЫ

Установка дверного блока Капелли

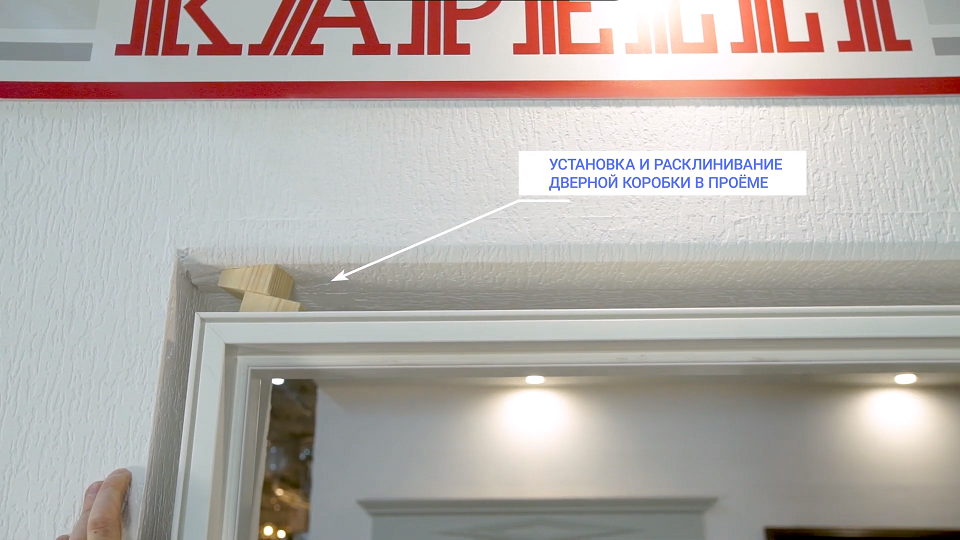

Установите дверной блок в проем и зафиксируйте его при помощи деревянных клиньев так, чтобы блок был неподвижен.

Установка дверного блока Капелли

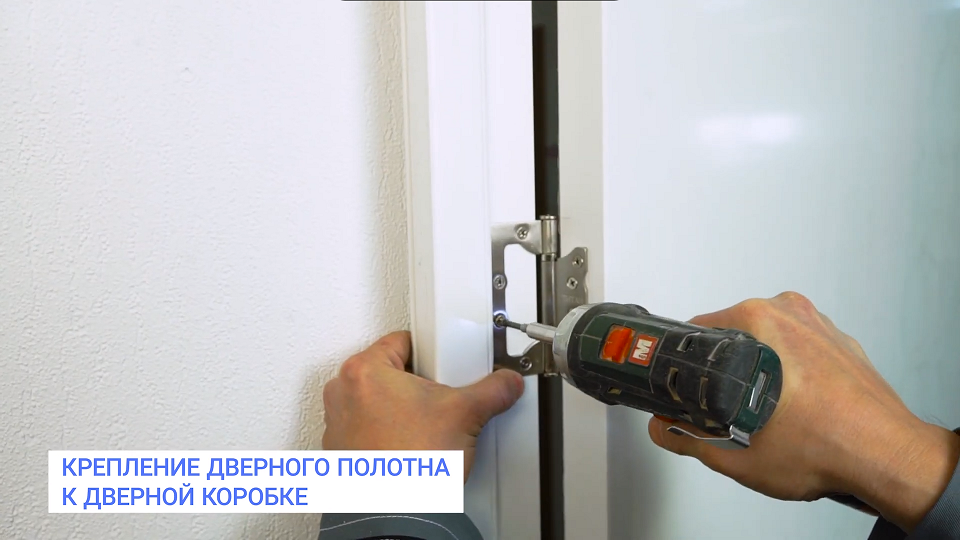

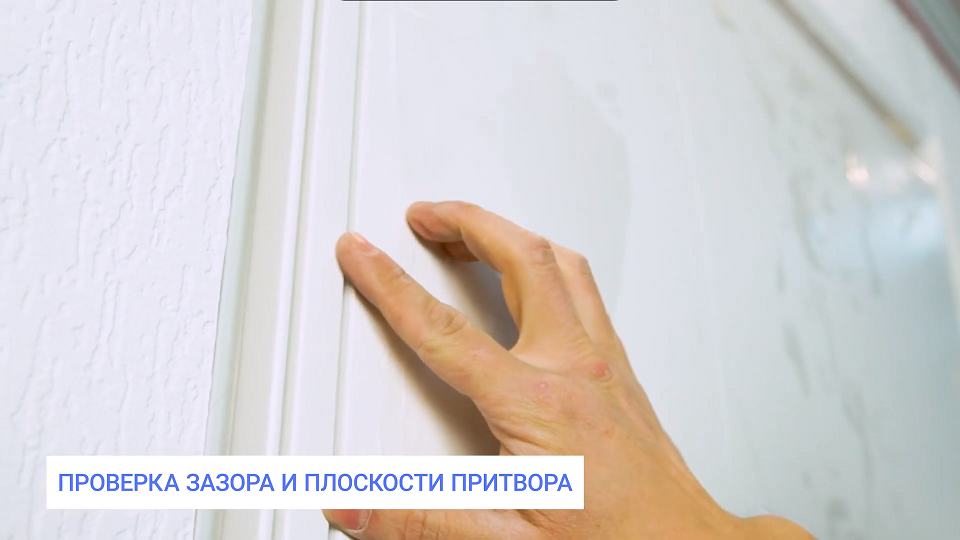

После проверки правильности установки блока в проеме, необходимо высверлить монтажные отверстия и произвести крепление дверной коробки к поверхности проема при помощи анкерных болтов.

Установка дверного блока Капелли

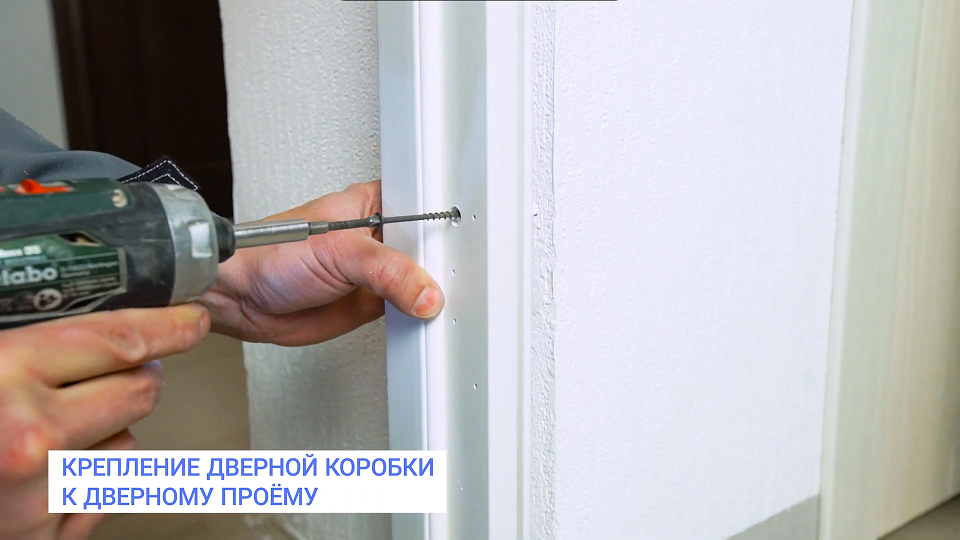

Дверную коробку в монтажном проеме следует крепить жестко, четырьмя анкерами на каждую вертикальную стойку, строго выдерживая вертикальность по уровню, исключая возможность любых перемещений профиля коробки.

Установка дверного блока Капелли

ВНИМАНИЕ!

При закреплении дверного блока в проеме стены анкерными болтами не допускайте искривления элементов коробки.

8. УСТАНОВКА ОТВЕТНОЙ ЧАСТИ ЗАМКА

Установка ответной части замка Капелли

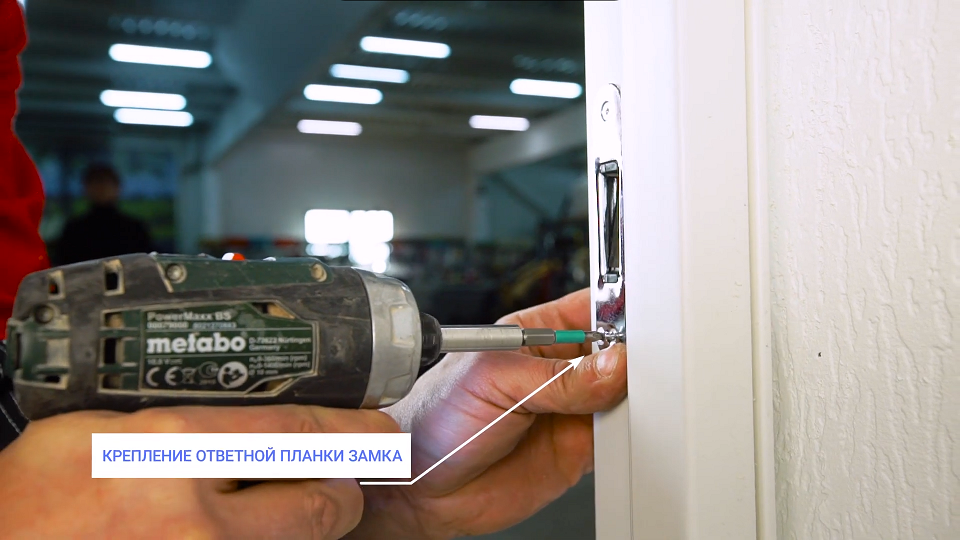

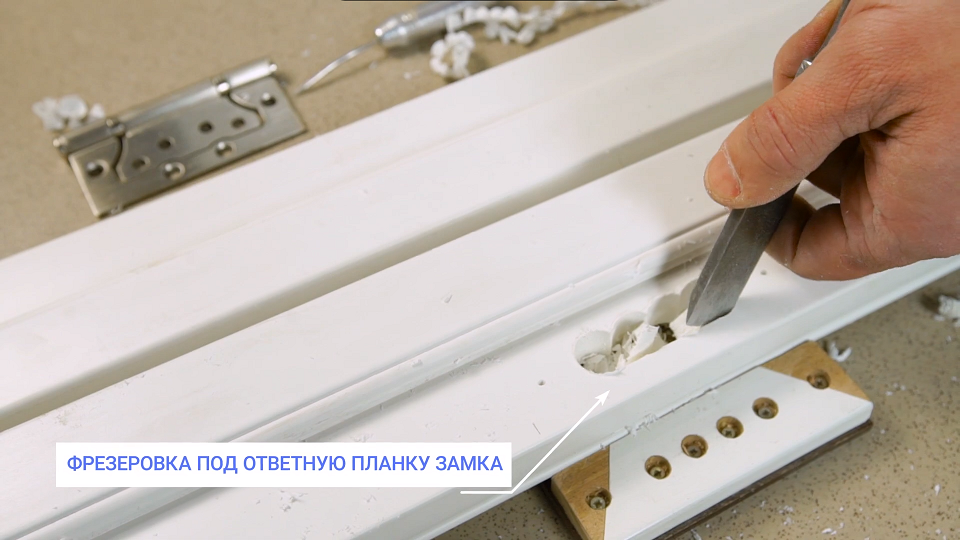

В соответствии с установленным замком, необходимо произвести разметку вертикальной стойки дверной коробки и установить ответную часть замка. Для установки ответной части необходимо произвести под нее фрезеровку отверстия в соответствии с нанесенной разметкой. Ответная часть замка крепится к вертикальной стойке коробки входящими в комплект саморезами в количестве 2 шт.

Установка ответной части замка Капелли

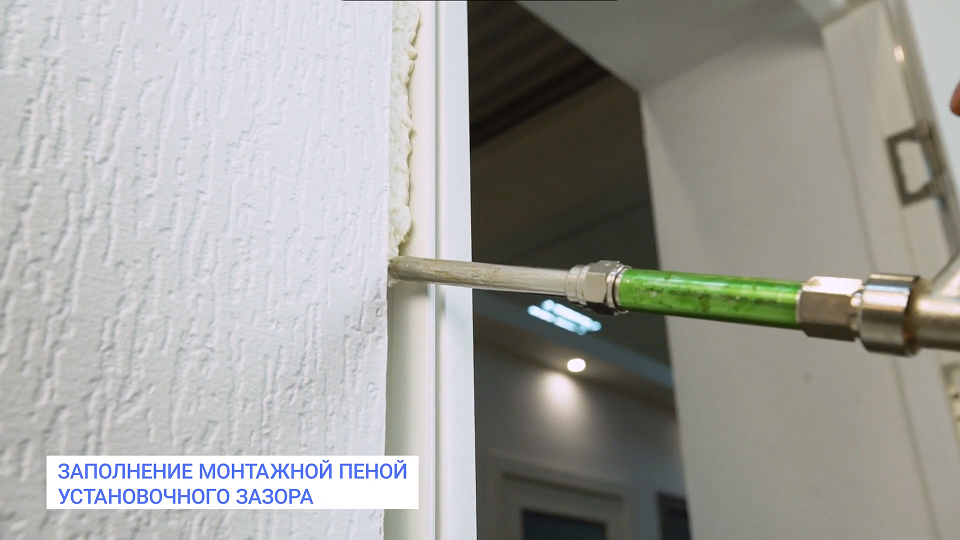

По окончании установки дверного блока в проем стены необходимо заполнить монтажный зазор между блоком и простенком проема монтажной пеной. В целях обеспечения качественного сцепления монтажной пены, рекомендуется опрыскать внутреннюю полость монтажного зазора водой. Монтажная пена наносится по всему периметру проема ровным слоем на глубину ~ 40 мм. Уровень расширения пены и время полного отверждения зависят от ее типа и указаны на упаковке.

ВНИМАНИЕ!

При заполнении монтажного зазора пеной необходимо учитывать вторичное расширение и внимательно следить за количеством подаваемой в зазор пены. Чтобы исключить попадание монтажной пены на дверную коробку, плоскости коробки, соприкасающиеся с пеной следует оклеить малярным скотчем. После полного высыхания выступающие излишки пены срежьте ножом.

ВНИМАНИЕ!

Элементы наличника монтируются с отступом 5мм от края дверной коробки. Монтаж наличника следует начинать со стороны двери, которая открывается на Вас.

9. УСТАНОВКА НАЛИЧНИКА

Установка наличника Капелли

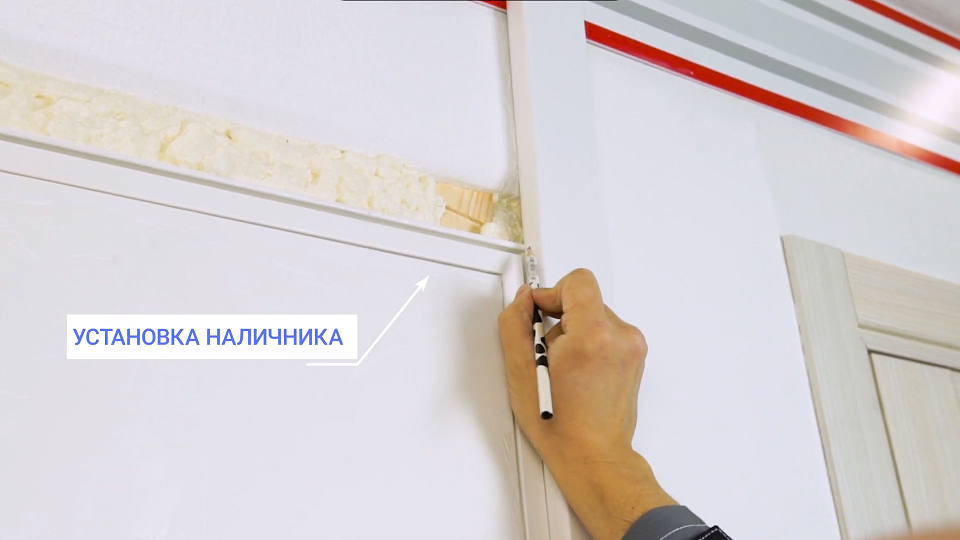

  • Замерьте высоту наличника со стороны петель.
  • Приложите вертикальную планку наличника к месту установки за петлями и выровняйте ее по вертикале с помощью уровня (или по коробке).
  • Проверьте, не будет ли мешать наличник полному открыванию двери.

Установка наличника Капелли

  • Выполните разметку по высоте.

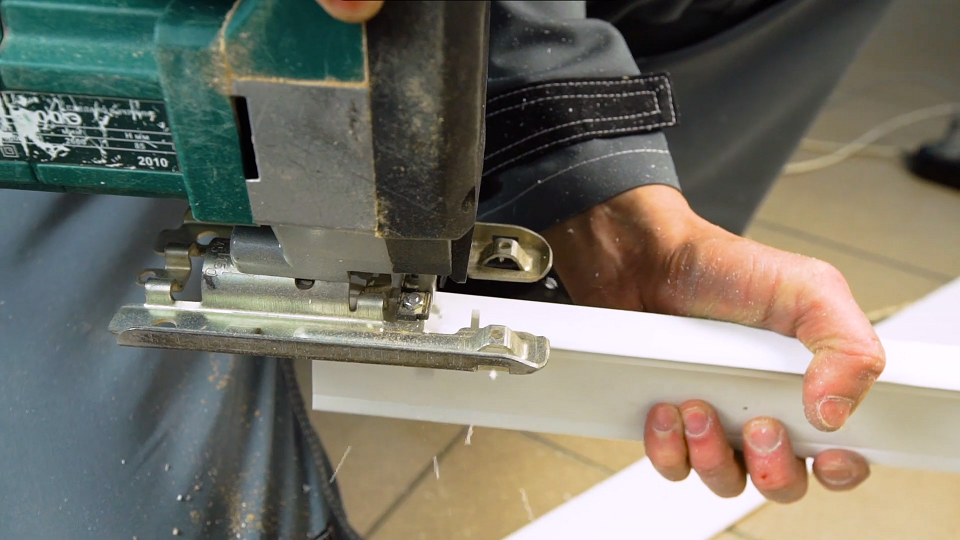

  • Отпилите верхнюю часть планки под углом 45 град. При помощи стусла или заусовочной пилы согласно нанесенной разметке.
  • Выполните аналогичную процедуру со второй вертикальной планкой.

Установка наличника Капелли

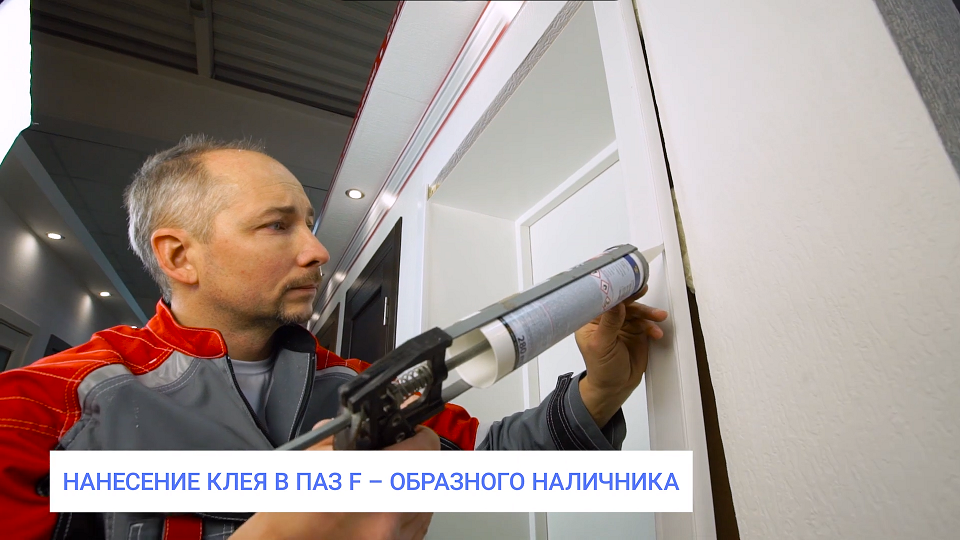

  • Прикрепите наличник при помощи специального монтажного пистолет-молотка, гвоздями или клеем-герметиком.
Установка наличника Капелли

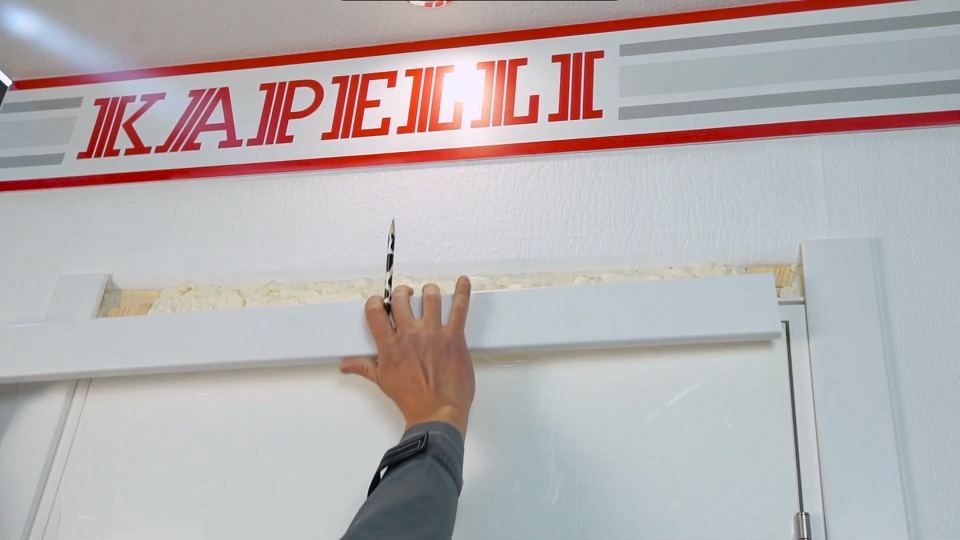

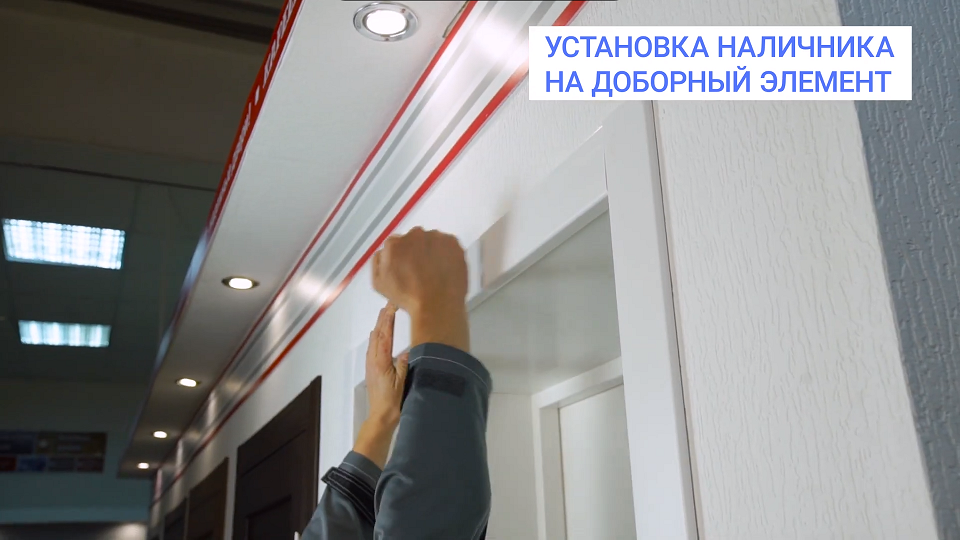

  • Приложите горизонтальную планку наличника к месту установки, выровняйте ее по горизонтали с помощью уровня (или по коробке), выполните разметку.
Установка наличника Капелли

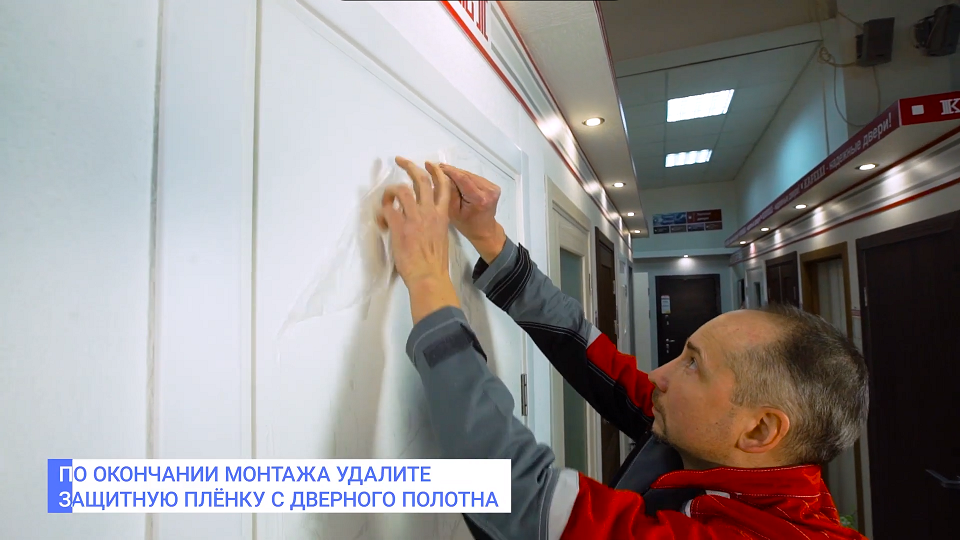

  • Произведите отпилы краев планки под углом 45 град. согласно нанесенной разметке. Прикрепите горизонтальную планку. По окончании монтажа двери необходимо незамедлительно удалить защитную пленку с дверного полотна.
Установка наличника Капелли
  • Возможные остатки клея защитной плёнки удаляются тёплым слабощелочным раствором (мыльный раствор хозяйственного мыла).
Дверь Капелли установлена

ДВЕРЬ УСТАНОВЛЕНА!
